Granitová příměrná deska MarTool 107 G

výrobce:	Mahr
záruka:	12 měsíců

popis

varianty produktu

tech. parametry

soubory a odkazy

parametry

Granitová příměrná deska MarTool 107 G

Použití:
Pro měřicí úlohy, orýsování, tušírování a lapovaní přesných dílů

• Speciální jemnozrnná černá žula
• Vysoká homogenita díky hustému uspořádání krystalů
• Tvrdost 6 - 7 dle Mohsovy stupnice
• Lapovaná měřicí plocha se sametově matným,
neoslňujícím povrchem
• Absolutně odolná proti korozi
• Nemagnetická a nevodivá
• Lehké posouvání měřidel a zkušebních přípravků

• Doporučení pro ustavení (s volitelným příslušenstvím):
do velikosti 400 mm s nastavitelnými podložkami 107 Asa na pracovním stole

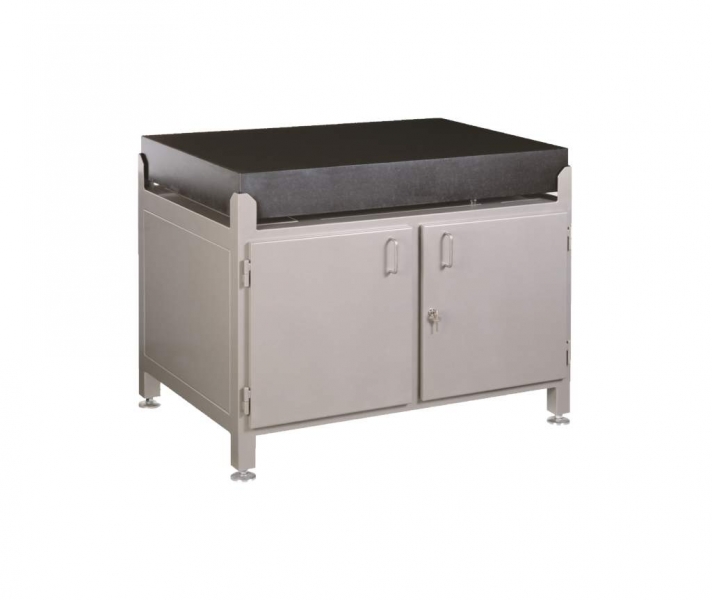

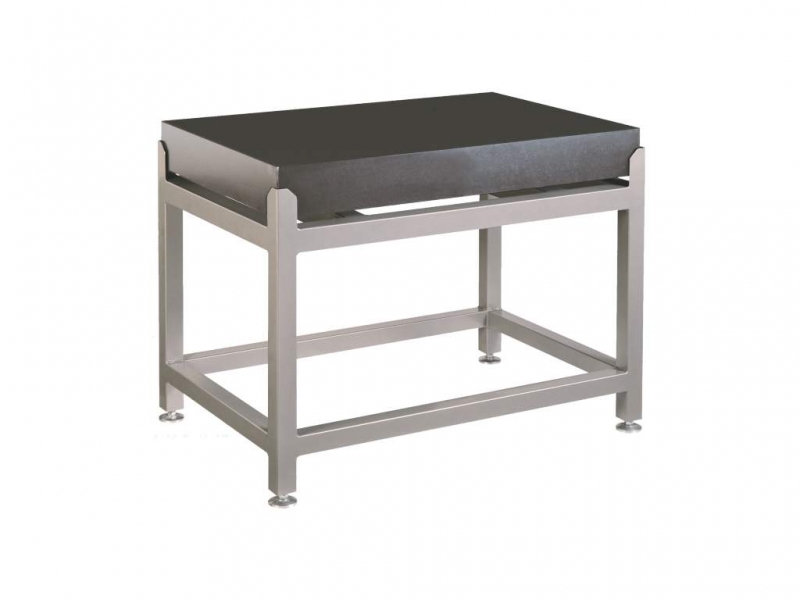

od velikosti 630 mm s podstavcem 107 Us nebo skříňovým podstavcem 107 Ug

Katalogový list Granitová příměrná deska MarTool 107 G

Diskuze je prázdná.

přidat příspěvek do diskuze

Technické parametry
Obj. č.	Typ	Rozměr mm	Tloušťka mm	Norma	Hmotnost kg
4221500		400 x 250	60	DIN 876	18
4221501		400 x 400	60	DIN 876	29
4221502		630 x 400	80	DIN 876	60
4221503		630 x 630	80	DIN 876	95
4221504		800 x 500	100	DIN 876	120
4221505		1000 x 630	100	DIN 876	190
4221506		1200 x 800	150	DIN 876	432
4221507		1500 x 1000	150	DIN 876	675
4221508		2000 x 1000	200	DIN 876	1200
Stupeň přesnosti			00
Tolerance rovinnosti			t1 = 2(1 + L/1000) μm, L in mm
4221520		400 x 250	60	DIN 876	18
4221521		400 x 400	60	DIN 876	29
4221522		630 x 400	80	DIN 876	60
4221523		630 x 630	80	DIN 876	95
4221524		800 x 500	100	DIN 876	120
4221525		1000 x 630	100	DIN 876	190
4221526		1200 x 800	150	DIN 876	432
4221527		1500 x 1000	150	DIN 876	675
4221528		2000 x 1000	200	DIN 876	1200
Stupeň přesnosti			0
Tolerance rovinnosti			t1 = 4(1 + L/1000) μm, L in mm
4221540		400 x 250	60	DIN 876	18
4221541		400 x 400	60	DIN 876	29
4221542		630 x 400	80	DIN 876	60
4221543		630 x 630	80	DIN 876	95
4221544		800 x 500	100	DIN 876	120
4221545		1000 x 630	100	DIN 876	190
4221546		1200 x 800	150	DIN 876	432
4221547		1500 x 1000	150	DIN 876	675
4221548		2000 x 1000	200	DIN 876	1200
Stupeň přesnosti			1
Tolerance rovinnosti			t1 = 10(1 + L/1000) μm, L in mm

varianty produktu (27)

obj. č.	rozměr mm	přesnost	cena
4221500	400 x 250	00	vznést dotaz na produkt
4221520	400 x 250	0	vznést dotaz na produkt
4221540	400 x 250	1	vznést dotaz na produkt
4221501	400 x 400	00	vznést dotaz na produkt
4221521	400 x 400	0	vznést dotaz na produkt
4221541	400 x 400	1	vznést dotaz na produkt
4221502	630 x 400	00	vznést dotaz na produkt
4221522	630 x 400	0	vznést dotaz na produkt
4221542	630 x 400	1	vznést dotaz na produkt
4221503	630 x 630	00	vznést dotaz na produkt
4221523	630 x 630	0	vznést dotaz na produkt
4221543	630 x 630	1	vznést dotaz na produkt
4221504	800 x 500	00	vznést dotaz na produkt
4221524	800 x 500	0	vznést dotaz na produkt
4221544	800 x 500	1	vznést dotaz na produkt
4221505	1000 x 630	00	vznést dotaz na produkt
4221525	1000 x 630	0	vznést dotaz na produkt
4221545	1000 x 630	1	vznést dotaz na produkt
4221506	1200 x 800	00	vznést dotaz na produkt
4221526	1200 x 800	0	vznést dotaz na produkt
4221546	1200 x 800	1	vznést dotaz na produkt
4221507	1500 x 1000	00	vznést dotaz na produkt
4221527	1500 x 1000	0	vznést dotaz na produkt
4221547	1500 x 1000	1	vznést dotaz na produkt
4221508	2000 x 1000	00	vznést dotaz na produkt
4221528	2000 x 1000	0	vznést dotaz na produkt
4221548	2000 x 1000	1	vznést dotaz na produkt
