Číselníkový úchylkoměr MarCator 803 S / 803 A / 805 A

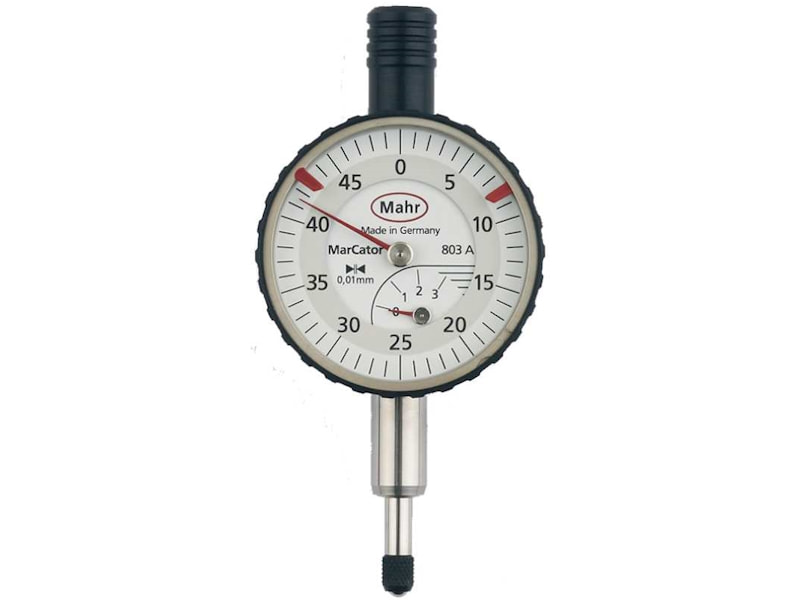

MarCator 803 A 4324050 Číselníkový úchylkoměr

MarCator 803 S 4324000 Číselníkový úchylkoměr

1 650 CZK bez DPH

K výběru je více variant produktu (3)

1 týden

cena vč. DPH:	1 997 CZK
Varianta:
Rozsah:	3 mm
Rozlišení:	0,01 mm
Číselník:	0-50
ø číselníku:	34 mm

katalogové číslo:	4324050
EAN:	4059192013936
výrobce:	Mahr
záruka:	24 měsíců

popis

varianty produktu

tech. parametry

Rozměry

soubory a odkazy

parametry

MarCator 803 S / 803 A / 805 A
Malé číselníkové úchylkoměry

Aplikace:

Na malých měřidlech a všude, kde prostorové
požadavky vyžadují menší zobrazovací zařízení

Popis:

Standardní provedení: 803 A / 805 A
Nárazuvzdorné provedení: 803 S
Kontrastní číselník
Přesná ozubená kola a pastorky
Zdvihací krytka na konci tyčky doteku
Nastavitelné toleranční značky
Chromované těleso
Opatřeno těsněním proti vniknutí nečistot a kapalin

Rozsah dodávky: Pouzdro

Katalogový list: MarCator 803 S / 803 A / 805 A.pdf

Diskuze je prázdná.

přidat příspěvek do diskuze

MarCator 803 S 803 A 805 A rozměry.jpg

Obj.č.	a mm	b mm	c mm	d mm	e mm	f mm	g mm
4324000	40	20,6	6,8	37	80	15,5	5,5
4324050	40	20,6	6,8	37	83	15	8
4324060	40	20,6	6,8	37	83	15	8

Obj. č.	4324000	4324050	4324060
Typ produktu	803 S	803 A	805 A
Měřicí rozsah	3 mm	3 mm	5 mm
Dělení stupnice	0,01 mm
Číselník	0 - 50		0 - 100
Zdvih na jednu otáčku	0,5 mm		1 mm
Mezní odchylka v celém rozsahu	10 µm		12 µm
Mezní odchylka pro 1 otáčku	9 µm		10 µm
Mezní odchylka pro 1/2 otáčky	8 µm		9 µm
Mezní odchylka pro 1/10 otáčky	5 µm
Hystereze f_u	3 µm
Opakovatelnost f_w	3 µm
Norma	DIN 878
Volný zdvih	0,1 mm
Síla při měření	0.7 - 1.1 N
Průměr číselníku	34 mm
Barva číselníku	bílá

varianty produktu (3)

obj. č.	rozsah	rozlišení	číselník	ø číselníku	cena	dostupnost
4324000	3 mm	0,01 mm	0-50	34 mm	1 988 CZK	1 týden
4324050	3 mm	0,01 mm	0-50	34 mm	1 650 CZK	1 týden
4324060	5 mm	0,01 mm	0-100	34 mm	1 975 CZK	1 týden
