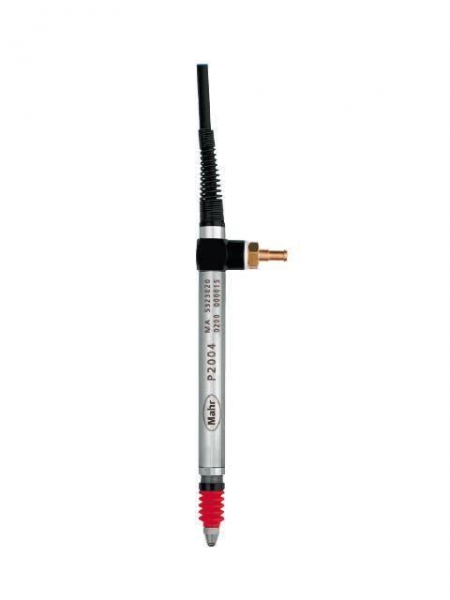

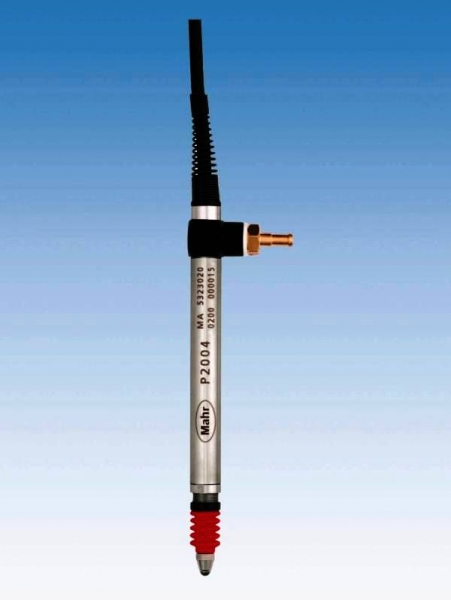

Indukčnostní snímače Mahr Millimar: P2004 MA / P2004 TA / P2004 UA / P2004 FA
Měřicí rozsah ±2 mm. Celkový zdvih 4.4 mm.
Technické parametry: Millimar P2004 MA / P2004 TA / P2004 UA / P2004 FA | ||||
Obj. č. | 5323020 | 5323021 | 5323023 | 5323024 |
Typ produktu | P2004 MA | P2004 TA | P2004 UA | P2004 FA |
Rozsah měření | ± 2mm | |||
Vzdálenost horního dorazu | +2.2 - 4.4 mm | |||
Vzdálenost dolního dorazu | –2.2 - 0 mm | |||
Zdvih / Pohon | Pružina / Vakuový zdvih | |||
Měřicí síla | 0.75 N +/– 0.15 N | |||
Nárůst měřicí síly | 0.2 N/mm | |||
Odchylka citlivosti | 0.30% | |||
Opakovatelnost fw | 0.1μm | |||
Hystereze fu | 0.5 μm | |||
Lineární odchylka v rozsahu +/– 0.5 mm | 0.4 μm | |||
Lineární odchylka v rozsahu +/– 1.0 mm | 1.5 μm | |||
Lineární odchylka v rozsahu +/– 2.0 mm | 3 μm | |||
Třída krytí: | IP 64 | |||
Délka kabelu | 2.5 m | |||
Teplotní koeficient | 0.15 μm/°C | |||
Kompatibilita | Mahr-VLDT | Tesa | Marposs | Federal |
Popis: |
Provedení s vakuovým zdvihem. Měřicí čep uložený v kuličkovém vedení Vysoká linearita v celém rozsahu měření Vynikající elektromagnetické odstínění (EMC - elektromagnetická kompatibilita) Všechny snímače mohou být pomocí dodávané čepičky přestavěny z axiálního na radiální vývod kabelu Chemická odolnost: Odolné: vůči oleji, benzínu, vodě a alifátům. Středně odolné vůči kyselinám, zásadám, rozpouštědlům a ozónu Rozsah dodávky: Návod k obsluze, Krytka pro boční výstup kabelu, Klíč pro nastavení zdvihu |
obj. č. | kompatibilita | rozsah / zdvih | přítlak / odstavení | vývod kabelu | měřicí síla | cena | dostupnost | ||
---|---|---|---|---|---|---|---|---|---|
5323020 | Mahr-VLDT | ± 2 / 4.4 mm | Pružina / Vacuum | Axiální/Radiální | 0.75 N | 10 075 CZK | 1 týden |
|
|
5323021 | Tesa | ± 2 / 4.4 mm | Pružina / Vacuum | Axiální/Radiální | 0.75 N | 10 075 CZK | 1 týden |
|
|
5323023 | Marposs | ± 2 / 4.4 mm | Pružina / Vacuum | Axiální/Radiální | 0.75 N | 10 075 CZK | 1 týden |
|
|
5323024 | Federal | ± 2 / 4.4 mm | Pružina / Vacuum | Axiální/Radiální | 0.75 N | 10 075 CZK | 1 týden |
|
