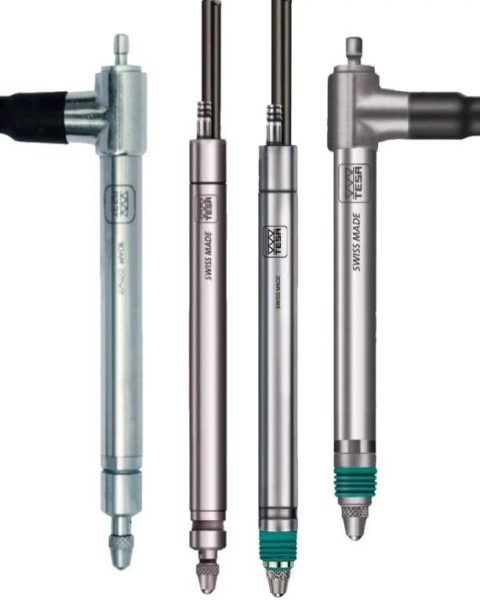

Indukčnostní snímače délky Tesa: GTL 212 / GTL 222 / GTL 212-A / GT 222-A

14 629 CZK
záruka:12 měsíců
výrobce:TESA SA
cena bez DPH:12 090 CZK
cena vč. DPH:14 629 CZK
popis
parametry
soubory a odkazy

Piktogram kategorie jednotky snímače  Indukčnostní snímače délky Tesa: GTL 212 / GTL 222 / GTL 212-A / GT 222-A
  Měřicí rozsah ±1.5 mm. Celkový zdvih 3.2 mm,


Technické parametry:
 Tesa piktogram objednací číslo
Obj.č. 03230060 03230054 03230067 03230063
 Tesa piktogram typ Typ GTL 212 GTL 222 GTL 212-A GT 222-A
 Tesa piktogram Rozsah měření Měřicí rozsah ± 1.5 mm
 tesa piktogram zdvih Zdvih 3.2 mm
 Tesa piktogram síla Měřicí síla 0.7 N 0.25 N
 Tesa piktogram popis Přítlak / Odstavení Tlak. Vzduch / Pružina
 Tesa piktogram popis Manžeta Viton Bez
 Tesa piktogram popis Vývod kabelu Axiální Radiální Axiální Radiální
 Tesa piktogram max chyba Odchylka linearity 0.2 + 2.4 · L2 (BPX: 0,2 + 0,8· L)
 Tesa piktogram opakovatelnost Opakovatelnost 0.015 μm
 Tesa piktogram hysterze Hystereze 0.02 μm
 Tesa piktogram popis Nominal /Max. tlak 0.7 / 1.0 bar 0.25 / 6.0 bar
 Tesa piktogram data list Data list 03200413 03200393 03200430 03200422
 Tesa piktogram popis Délka kabelu 2m
 Tesa piktogram popis Kompatibilita Tesa

Popis:
Snímače pro použití v měřicích přípravcích, nebo kontrolních stanicích.

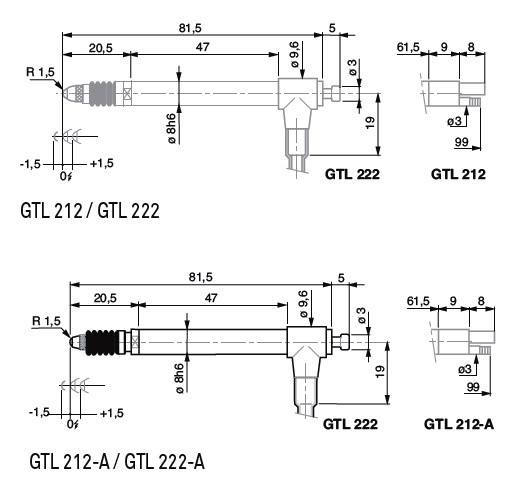

Upínací průměr 8h6, upnutí možné po celé délce snímače
Vedení snímače uloženo v kuličkovém ložisku
Tělo snímače a kuličkové vedení jsou odděleny což zajišťuje plynulý pohyb snímače i při neoptamálním upnutí.
Stupeň ochrany: IP65 (GTL 212 GTL 222) IP50 (212-A GT 222-A) dle IEC 60529
Široký sortiment příslušenství včetně doteků, přítlačných pružin atd.
LVDT snímače kompatibilní s měřicím zařízením od jiných výrobců dostupné na vyžádání.

Norma: DIN 32876 -1
Poniklované pouzdro.
Vedení snímače z kalené nerezové oceli
Těsnicí manžeta z Vitonu = vysoce odolný elastomer
Závit pro doteky: M2,5
Dotek: Kulový  Ø 3 mm, Karbit
Kabel: 2 m
Konektor: 5-pin DIN 45322
Váha: 6g



Diskuze je prázdná.
přidat příspěvek do diskuze
K produktu zatím nikdo recenzi nenapsal

varianty produktu (4)

Kompatibilita
Rozsah / Zdvih
Přítlak / Odstavení
Vývod kabelu
Měřicí síla
obj. č. kompatibilitarozsah / zdvihpřítlak / odstavenívývod kabeluměřicí síla cena dostupnost

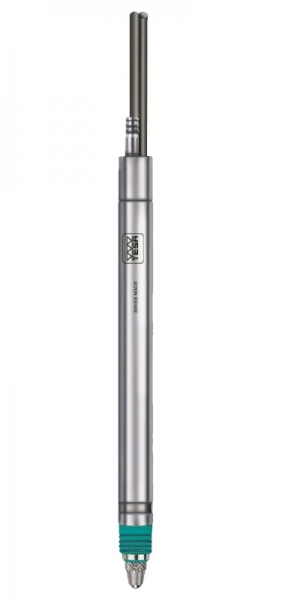

03230060 Tesa ± 1.5 / 3.2 mm Tlak. Vzduch / Pružina Axiální 1.2 N 14 629 CZK 2-3 týdny

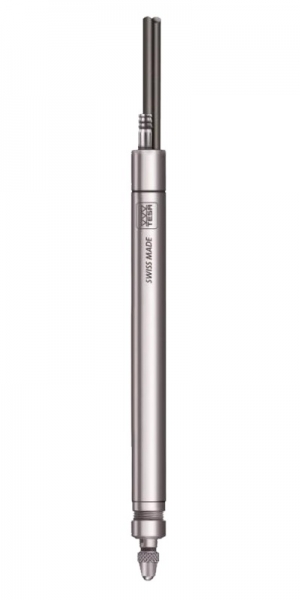

03230067 Tesa ± 1.5 / 3.2 mm Tlak. Vzduch / Pružina Axiální 0.2 N 14 944 CZK 2-3 týdny

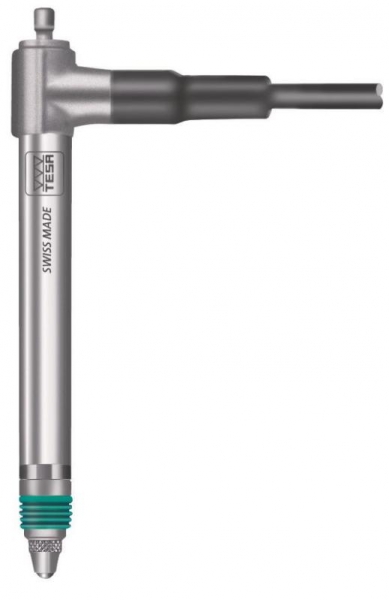

03230054 Tesa ± 1.5 / 3.2 mm Tlak. Vzduch / Pružina Radiální 1.2 N 14 944 CZK 2-3 týdny

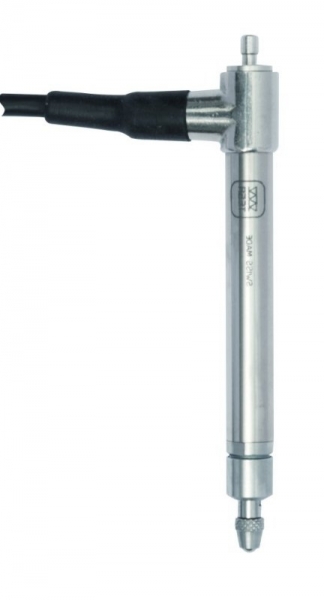

03230063 Tesa ± 1.5 / 3.2 mm Tlak. Vzduch / Pružina Radiální 0.2 N 15 258 CZK 2-3 týdny
