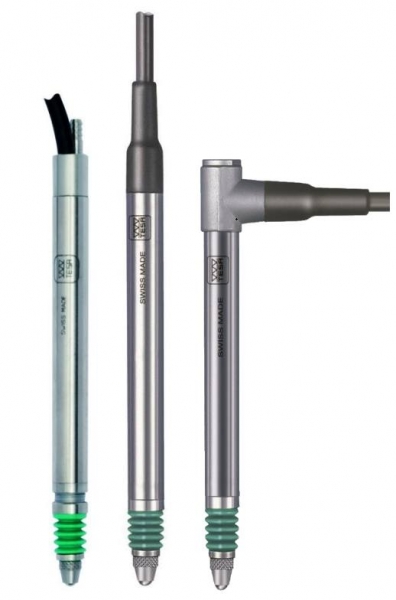

Indukčnostní snímače délky Tesa GTL 21 / GTL 211 / GTL 22

11 475 CZK
záruka:12 měsíců
výrobce:TESA SA
cena bez DPH:9 483 CZK
cena vč. DPH:11 475 CZK
popis
parametry
soubory a odkazy

Piktogram kategorie jednotky snímače   Indukčnostní snímače délky Tesa: GTL 21 / GTL 211 / GTL 22
   Měřicí rozsah ±2 mm Celkový zdvih 4.3 mm


Technické parametry:
 Tesa piktogram objednací číslo Obj.č. 03230057 03230072 03230056

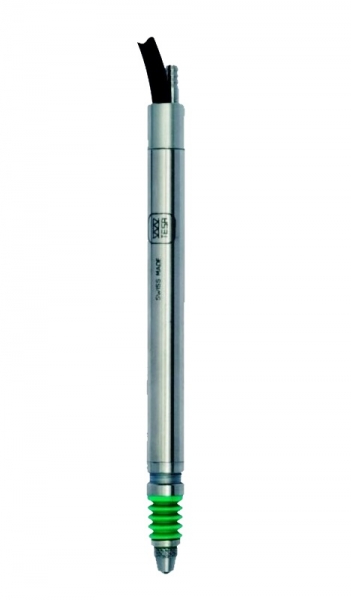

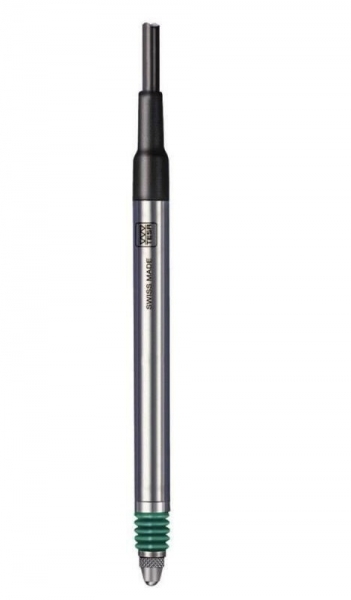

 Tesa piktogram Typ Typ GTL 21 GTL 211 GTL 22
 Tesa piktogram Rozsah měření Měřicí rozsah ± 2 mm
 tesa piktogram zdvih Zdvih 4.3 mm
 Tesa piktogram síla Měřicí síla 0.63 N
 Tesa piktogram popis Přítlak / Odstavení Pružina / - Pružina / Vacuum Pružina / Vacuum
 Tesa piktogram popis Manžeta Viton Viton Viton

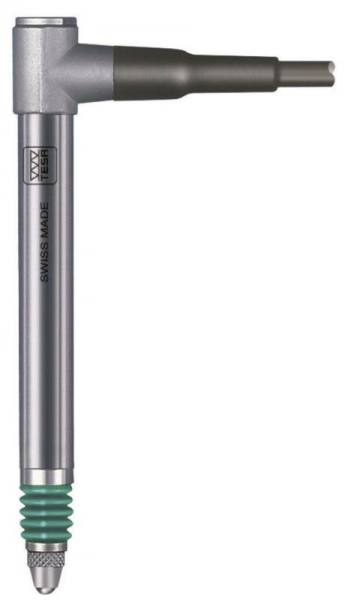

 Tesa piktogram popis Vývod kabelu Axiální Axiální Radiální
 Tesa piktogram max chyba Odchylka linearity 0,2 + 2,4 · L2,  (BPX: 0,2 + 0,8· L)
 Tesa piktogram opakovatelnost Opakovatelnost 0.01 μm
 Tesa piktogram hysterze Hystereze 0.02 μm
 Tesa piktogram popis Dolní doraz -2.2 až 0.1 mm
 Tesa piktogram data list Data list 3200391 3200435 3200392
 Tesa piktogram popis Délka kabelu 2m
 Tesa piktogram popis Kompatibilita Tesa

Popis:
Univerzální snímače pro statické i dynamické měření.

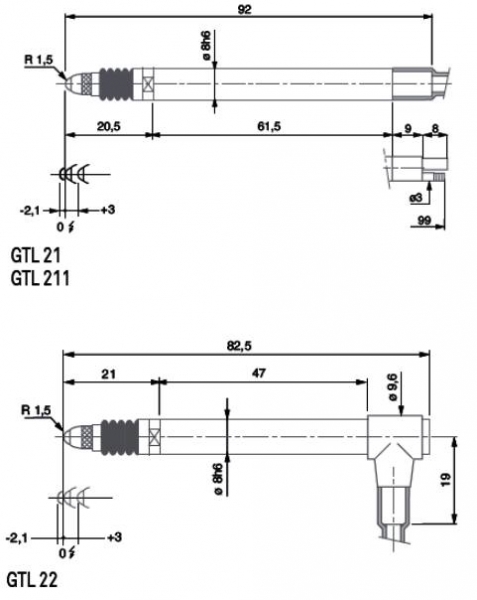

Upínací průměr 8h6, upnutí možné po celé délce snímače
Vedení snímače uloženo v kuličkovém ložisku
Tělo snímače a kuličkové vedení jsou odděleny což zajišťuje plynulý pohyb snímače i při neoptamálním upnutí.
Stupeň ochrany IP 65 dle IEC 60529
Široký sortiment příslušenství včetně doteků, přítlačných pružin atd.
LVDT snímače kompatibilní s měřicím zařízením od jiných výrobců dostupné na vyžádání.
Norma DIN 32876 -1
Poniklované pouzdro.
Vedení snímače z kalené nerozové oceli
Těsnicí manžeta z Viton = vysoce odolný fluoroelastomer
Závit pro doteky M2,5
Dotek: Kulový  Ø 3 mm, Karbit
Kabel: 2 m
Konektor: 5-pin DIN 45322
Váha: 6g



Diskuze je prázdná.
přidat příspěvek do diskuze
K produktu zatím nikdo recenzi nenapsal

varianty produktu (3)

Kompatibilita
Rozsah / Zdvih
Přítlak / Odstavení
Vývod kabelu
Měřicí síla
obj. č. kompatibilitarozsah / zdvihpřítlak / odstavenívývod kabeluměřicí síla cena dostupnost
03230057 Tesa ± 2 / 4.3 mm Pružina / - Axiální 0.63 N 11 829 CZK 2-3 týdny
03230072 Tesa ± 2 / 4.3 mm Pružina / Vacuum Axiální 0.63 N 12 993 CZK 2-3 týdny
03230056 Tesa ± 2 / 4.3 mm Pružina / Vacuum Radiální 0.63 N 12 301 CZK 2-3 týdny
