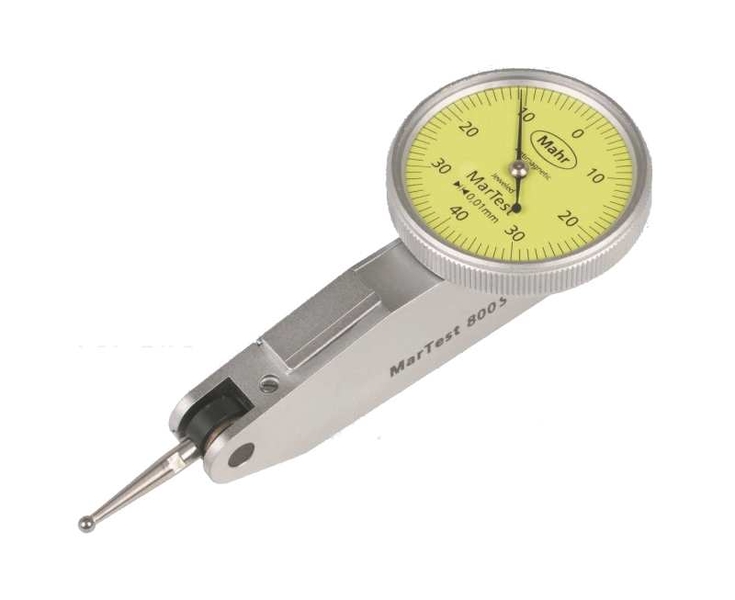

Páčkový úchylkoměr MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA
Páčkový úchylkoměr MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA
| cena vč. DPH: | 3 207 CZK |
| Varianta: | |
| Rozsah: | ± 0.4 |
| Dělení stupnice: | 0.01 mm |
| Číselník: | 40-0-40 |
| ø číselníku: | 27.5 mm |
| Délka doteku: | 14.5 mm |
| katalogové číslo: | 4305200 |
| EAN: | 4059192013332 |
| výrobce: | Mahr |
| záruka: | 24 měsíců |
popis
varianty produktu
tech. parametry
Rozměry
soubory a odkazy
parametry
MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA
Páčkový úchylkoměr
| Použití: • Měření odchylek obvodového házení, čelního házení, rovnoběžnosti a rovinnosti • Středění hřídelů nebo otvorů • Rovnoběžné nebo kolmé vyrovnání obrobků Popis: • Kontrastní číselník, utěsněný pomocí O-kroužku • Krycí sklíčko z minerálního skla • Maximální ochrana proti rozbití, poškrábání horkým třískám, odolnost vůči rozpouštědlům • Matně chromovaný ochranný kryt • 3× integrované rybinové drážky do těla úhylkoměru • Měřicí mechanizmus chráněný proti nárazům • Antimagnetické provedení • Automatické přizpůsobení směru snímání, díky tomu bezchybný odečet • Dvojitá páka v kuličkovém ložisku, • Ochrana proti přetížení pomocí kluzné spojky • Měřicí dotek s kuličkou z tvrdokovu Rozsah dodávky: Pouzdro Návod k obsluze Klíč k výměně měřicích doteků Měřicí dotek ø2 mm Upínací stopka 800a8 |
Diskuze je prázdná.
| Obj. č. | Typ | a mm | b mm | c mm | d mm | e mm | f mm | Délka doteku |
| 4301200 | 800 SA | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
| 4301250 | 800 SGA | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
| 4305200 | 800 S | 30 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
| 4307200 | 800 SG | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 mm | |
| 4307250 | 800 SR | 40,5 | 13,6 | 17,8 | 75 | 99 | 14,5 mm |
| Obj. č. | 4301200 | 4301250 | 4305200 | 4307200 | 4307250 |
| Typ produktu | 800 SA | 800 SGA | 800 S | 800 SG | 800 SR |
| Rozsah měření | ± 0.25 mm | ± 0.4 mm | ± 0.8 mm | ||
| Dělení stupnice | 0.01 mm | ||||
| Číselník | 25-0-25 | 40-0-40 | |||
| Zdvih na jednu otáčku mm | 0.5 mm | 0.8 mm | |||
| Mezní chyba v jednom směru fe | 5 µm | 10 µm | |||
| Celková mezní chyba fges | 8 µm | 13 µm | 14 µm | ||
| Hystereze fu | 3 µm | 3 µm | 4 µm | ||
| Chyba v dílčím rozsahu ft | 5 µm | 5 µm | 5 µm | ||
| Opakovatelnost fw | 3 µm | 3 µm | 3 µm | ||
| Norma | Tovární | DIN 2270 | Tovární | ||
| Měřicí síla | 0.1 N | 0.15 N | |||
| Průměr číselníku | 27.5 mm | 38 mm | 27.5 mm | 38 mm | |
| Barva číselníku | žlutá | ||||
varianty produktu (5)
| obj. č. | rozsah | dělení stupnice | číselník | ø číselníku | délka doteku | cena | dostupnost | ||
|---|---|---|---|---|---|---|---|---|---|
|
4301200 | ± 0.25 | 0.01 mm | 25-0-25 | 27.5 mm | 14.5 mm | 3 200 CZK | 1 týden |
|
|
4301250 | ± 0.25 | 0.01 mm | 25-0-25 | 38 mm | 14.5 mm | 3 563 CZK | 1 týden |
|
|
4305200 | ± 0.4 | 0.01 mm | 40-0-40 | 27.5 mm | 14.5 mm | 2 650 CZK | 1 týden |
|
|
4307200 | ± 0.4 | 0.01 mm | 40-0-40 | 38 mm | 14.5 mm | 2 675 CZK | 1 týden |
|
|
4307250 | ± 0.8 | 0.01 mm | 40-0-40 | 38 mm | 14.5 mm | 4 763 CZK | 1 týden |
|
