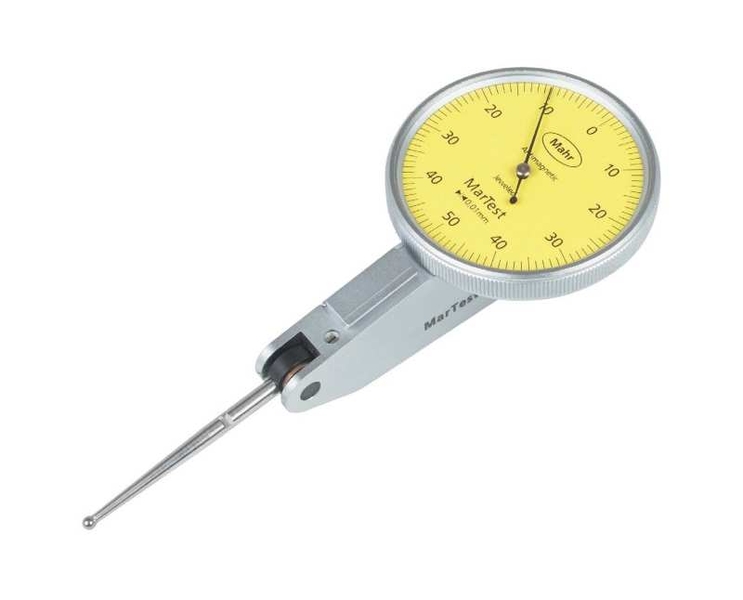

MarTest 800 SGB 4301300
ks
5 063 CZK bez DPH
Mahr
1 týden
cena vč. DPH:5 063 CZK
Varianta:
Rozsah:± 0.5
Dělení stupnice:0.01 mm
Číselník:50-0-50
ø číselníku:38 mm
Délka doteku:32.3 mm
katalogové číslo: 4301300
EAN: 4059192013141
výrobce:Mahr
záruka:24 měsíců
popis
varianty produktu
tech. parametry
Rozměry
soubory a odkazy
parametry

MarTest 800 SGB / 800 SL / 800 SGL
Páčkový úchylkoměr

SHOCK-PROOF O-kroužek DIN-2270.jpg

Použití:
• Měření odchylek obvodového, čelního házení,
   rovnoběžnosti a rovinnosti
• Středění hřídelů nebo otvorů
• Rovnoběžné nebo kolmé vyrovnání obrobků

Popis:
• Kontrastní číselník, utěsněný pomocí O-kroužku
• Krycí sklíčko z minerálního skla
• Maximální ochrana proti rozbití, poškrábání horkým třískám, odolnost vůči rozpouštědlům
• Matně chromovaný ochranný kryt
• 3× integrované rybinové drážky do těla úhylkoměru
• Měřicí mechanizmus chráněný proti nárazům
• Antimagnetické provedení
• Automatické přizpůsobení směru snímání, díky tomu bezchybný odečet
• Dvojitá páka v kuličkovém ložisku,
• Ochrana proti přetížení pomocí kluzné spojky
• Měřicí dotek s kuličkou z tvrdokovu

Rozsah dodávky:
Pouzdro,
Návod k obsluze,
Klíč k výměně měřicích doteků,
Měřicí dotek ø 2 mm,
Upínací stopka 800a6 (800 SA/SGA/SGB),
Upínací stopka 800a8
Diskuze je prázdná.
přidat příspěvek do diskuze

Rozměry MarTest 800 SGB  800 SL  800 SGL.jpg

Obj.č Typ a mm b mm c mm d mm e mm f mm Délka doteku
4301300 800 SGB 40.5   31,4 35,7 93 117 32,3 mm
4306200 800 SL   30 40,3 44,6 102 126 41,24 mm
4306250 800 SGL 40,5   40,3 44,6 102 126 41,24 mm
Obj. č. 4301300 4306200 4306250
Typ produktu 800 SGB 800 SL 800 SGL
Rozsah měření mm ± 0.5 mm ± 0.25 mm
Dělení stupnice mm 0.01 mm
Číselník 50-0-50 25-0-25 25-0-25
Posun na jednu otáčku 1 mm 0.5 mm
Mezní chyba v jednom směru fe 10 µm
Celková mezní chyba fges 13 µm
Hystereze fu 4 µm 5 µm
Chyba v dílčím rozsahu ft 5 µm
Opakovatelnost fw 3 µm
Norma Tovární norma
Měřicí síla 0.07 N
Průměr číselníku 38 mm 27.5 mm 38 mm
Barva číselníku žlutá

varianty produktu (3)

Rozsah
Dělení stupnice
Číselník
ø číselníku
Délka doteku
obj. č. rozsahdělení stupnicečíselníkø číselníkudélka doteku cena dostupnost
4301300 ± 0.5 0.01 mm 50-0-50 38 mm 32.3 mm 5 063 CZK 1 týden
4306250 ± 0.25 0.01 mm 25-0-25 38 mm 41.24 mm 4 738 CZK 1 týden
4306200 ± 0.25 0.01 mm 25-0-25 27.5 mm 41.24 mm 3 425 CZK 1 týden
