Indukčnostní snímače délky Tesa: GTL 61 / GTL 62

záruka:12 měsíců
výrobce:TESA SA
popis
parametry
soubory a odkazy

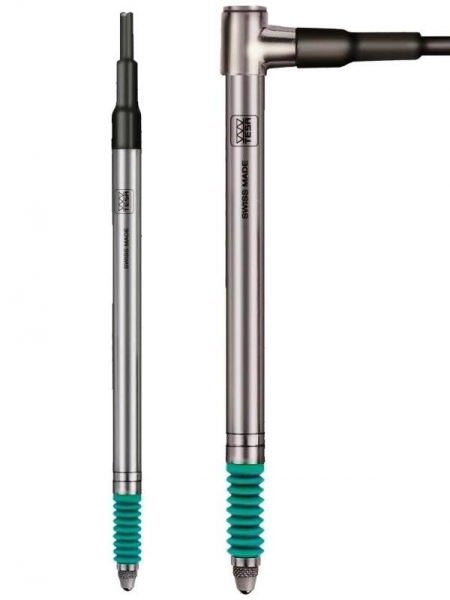

Piktogram kategorie jednotky snímače  Indukčnostní snímače délky Tesa: GTL 61 / GTL 62
  Měřicí rozsah ±5 mm. Celkový zdvih 10.3 mm, Snímače s vyokým zdvihem


Technické parametry:
 Tesa piktogram objednací číslo Obj.č. 03230041 03230042
 Tesa piktogram typ Typ GT 61 GT 62
 Tesa piktogram Rozsah měření Měřicí rozsah ± 5 mm
 tesa piktogram zdvih Zdvih 4.3 mm
 Tesa piktogram síla Měřicí síla 0.9 N
 Tesa piktogram popis Přítlak / Odstavení Pružina / - Pružina / Vacuum
 Tesa piktogram popis Manžeta Viton Viton
 Tesa piktogram popis Vývod kabelu Axiální Radiální
 Tesa piktogram max chyba Odchylka linearity 1 + 4 · L (BPX: 0.2 + 0.8 · L)
 Tesa piktogram opakovatelnost Opakovatelnost 0.05 μm
 Tesa piktogram hysterze Hystereze 0.05 μm
 Tesa piktogram popis Dolní doraz -5.1 až 5.2 (továrně nastaveno -5)
 Tesa piktogram data list Data list 03200294 3200295
 Tesa piktogram popis Délka kabelu 2m
 Tesa piktogram popis Kompatibilita Tesa

Popis:
Snímače s vysokým zdvihem a velkým měřicím rozsahem.
Určeno pro vícetypové kontrolní a měřicí přípravky
Upínací průměr 8h6, upnutí možné po celé délce snímače
Vedení snímače uloženo v kuličkovém ložisku
Stupeň ochrany IP 65 dle IEC 60529
Široký sortiment příslušenství včetně doteků, přítlačných pružin atd.
LVDT snímače kompatibilní s měřicím zařízením od jiných výrobců dostupné na vyžádání.

Norma: DIN 32876 -1
Poniklované pouzdro.
Vedení snímače z kalené nerezové oceli
Těsnicí manžeta z Vitonu = vysoce odolný elastomer
Závit pro doteky: M2,5
Dotek: Kulový  Ø 3 mm, Karbit
Kabel: 2 m
Konektor: 5-pin DIN 45322



Diskuze je prázdná.
přidat příspěvek do diskuze
K produktu zatím nikdo recenzi nenapsal

varianty produktu (2)

Kompatibilita
Rozsah / Zdvih
Přítlak / Odstavení
Vývod kabelu
Měřicí síla
obj. č. kompatibilitarozsah / zdvihpřítlak / odstavenívývod kabeluměřicí síla cena dostupnost
03230041 Tesa ± 5 / 10.3 mm Pružina / - Axiální 0.9 N 15 321 CZK 2-3 týdny
03230042 Tesa ± 5 / 10.3 mm Pružina / Vacuum Radiální 0.9 N 15 699 CZK 2-3 týdny
