katalogové číslo: | 05331750 |
záruka: | 12 měsíců |
výrobce: | TESA SA |
cena bez DPH: | 91 026 CZK |
cena vč. DPH: | 110 141 CZK |

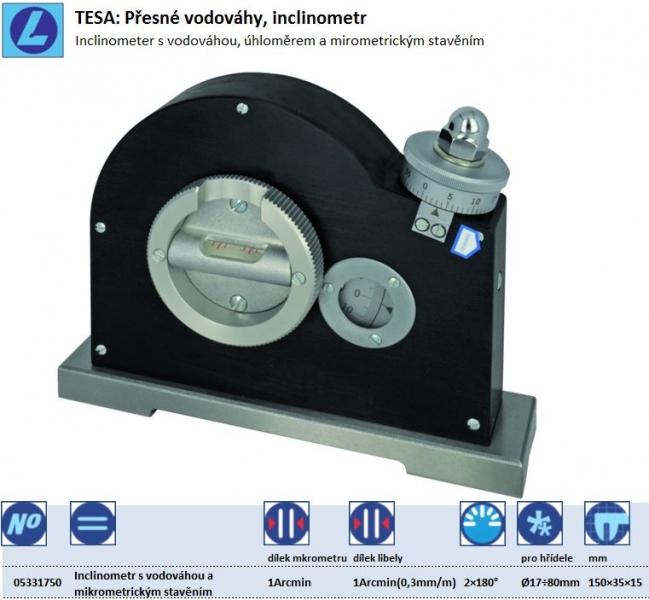

Inklinometr s úhloměrem a mikrometrickým šroubem
Umožňuje měření úhlových odchylek v jakékoliv pozici na válcových nebo rovných plochách.
Prizmatické měřící plochy pro hřídele o Ø17 do 80 mm.
DIN877+DIN2276/1. Rozsah stupnice 2×180°.
Nastavení se provádí povolením mikrometrického šroubu ve směru naznačeném šipkou.
Poté se provede ruční nastavení libely vodováhy.
Po vrácení mikrometrického šroubu do původní polohy se provede jemné nastavení.
1 dílek stupnice = 1 stupeň
1 dílek na mikrometru = 1 Arcmin
Citlivost libely 0.3mm/m = 1 Arcmin
Mezní chyba 1.5 Arcmin
