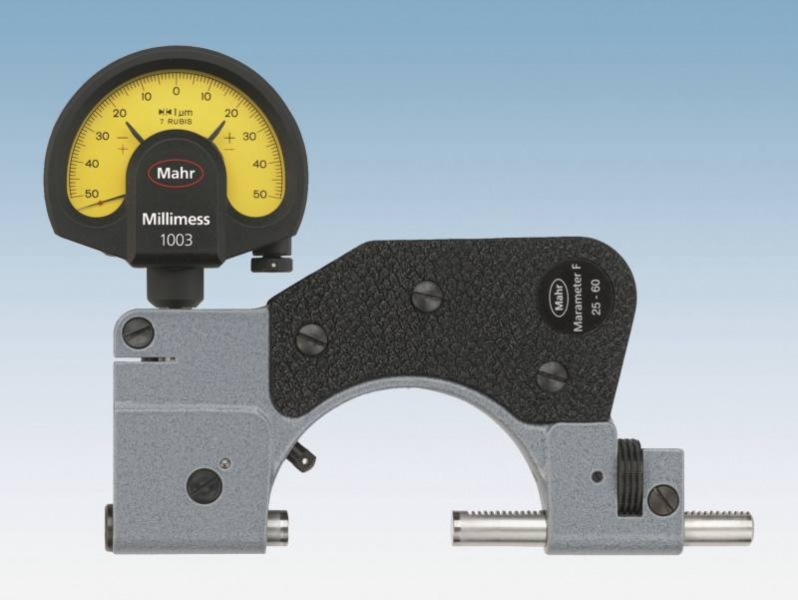

Třmenový kalibr MaraMeter 840 F

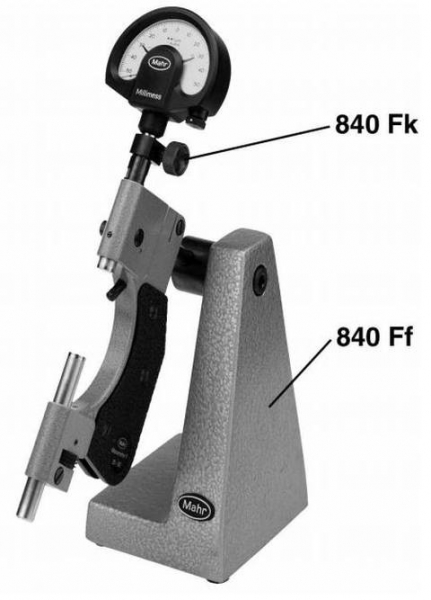

Třmenový kalibr MaraMeter 840 F příslušentví

26 318 CZK bez DPH

K výběru je více variant produktu (5)

cena vč. DPH:	31 844 CZK
výrobce:	Mahr
záruka:	24 měsíců

popis

varianty produktu

tech. parametry

Rozměry

soubory a odkazy

parametry

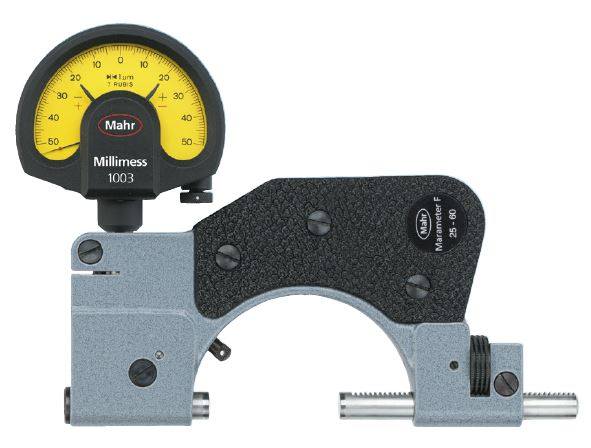

Třmenový kalibr Mahr: MaraMeter 840 F
Pasametr s vyměnitelným číselníkovým úchylkoměrem

Použití:

• Pro měření válcových dílů, jako například hřídele, čepy, šrouby a vřetena.
• Pro měření průměrů, tloušťky a délky.
• Universání použití a vysoká variabilita díky velkému měřicímu rozsahu.
• Rychlé a snadné nastavení požadovaného rozměru v celém rozsahu přístroje.

Popis:

• Pevný kovaný ocelový třmen s tepelně izolovanými madly
• Měřicí dotek ovládaný se pomocí páčky na zadní stěně přístroje
• Pevný a pohyblivý dotek z kalené nerezové oceli, měřici plochy osazené tvrdokovem.
• Stavitelný středicí doraz pro nastaveni obrobku do osy měření
• Jemně stavitelný pevný dotek s hřebeovým ozubením
• Konstantní měřicí síla zajištěná vestavěnou pružinou.
• Výsledky měření jsou tak nezávislé na individuálním citu
• Nepatrné opotřebení díky bezdotykovému vložení a měřicími plochami osazených tvrdokovem

Rozsah dodávky:

Plochý ocelový dotek 903, Návod k obsluze, Dřevěné pouzdro, bez ukazovacího přístroje

Katalogový list: Třmenový kalibr MaraMeter 840 F

Popis: Třmenový kalibr MaraMeter 840 F

Diskuze je prázdná.

přidat příspěvek do diskuze

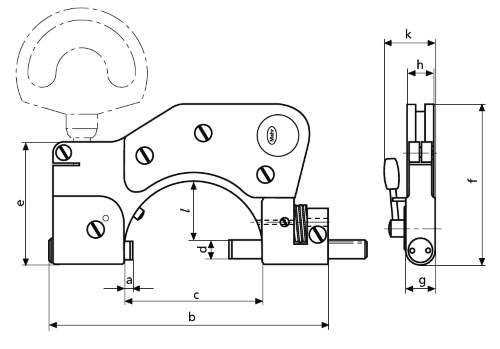

Výkres Rozměry Třmenový kalibr MaraMeter 840 F

Rozměry:
obj. č.	rozsah mm	a mm	b mm	c mm	d mm	e mm	f mm	g mm	h mm	k mm	l mm
4450000	0-25	5	97	34	8	54	65	12	13	23	14
4450001	25-60	5	140	68	9	60	77	13	13	25	30
4450002	50-100	6.5	193	110	10	60	103	14	13	28	54
4450003	100-150	6.5	258	162	12	70	141	16	12	31	81
4450004	150-200	6.5	316	212	12	75	171	16	12	31	106

Obj. č.	Rozsah mm	Zdvih měřicího doteku	Odchylka rovnoběžnosti	Opakovatelnost fw	Velikost třmenu
4450000	0 - 25	2 mm	1 μm	0.5 μm	1
4450001	25 - 60	2 mm	2 μm	0.5 μm	2
4450002	50 - 100	2 .5 mm	2 μm	1 μm	3
4450003	100 - 150	2 .5 mm	2 μm	1 μm	4
4450004	150 - 200	2 .5 mm	2 μm	1 μm	5
Odchylka rovinnosti: 0.2 μm
Měřicí síla: 7.5 N

varianty produktu (5)

obj. č.	rozsah	doteky ø	měřicí síla	cena	dostupnost
4450000	0-25 mm	8 mm	7.5 N	30 875 CZK	1 týden
4450001	25-60 mm	9 mm	7.5 N	33 625 CZK	1 týden
4450002	50-100 mm	10 mm	7.5 N	34 500 CZK	1 týden
4450003	100-150 mm	12 mm	7.5 N	38 000 CZK	1 týden
4450004	150-200 mm	12 mm	7.5 N	42 250 CZK	1 týden
