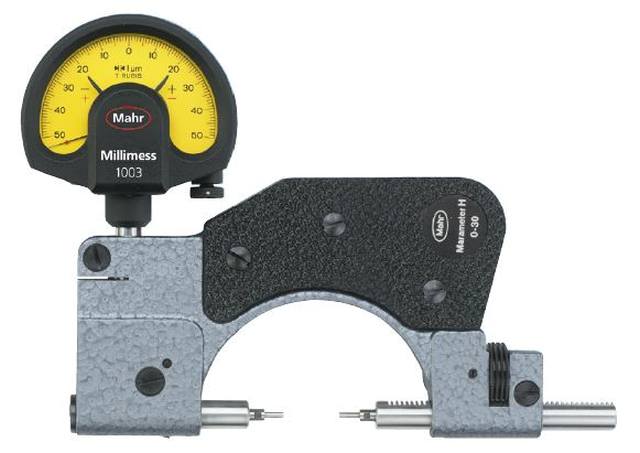

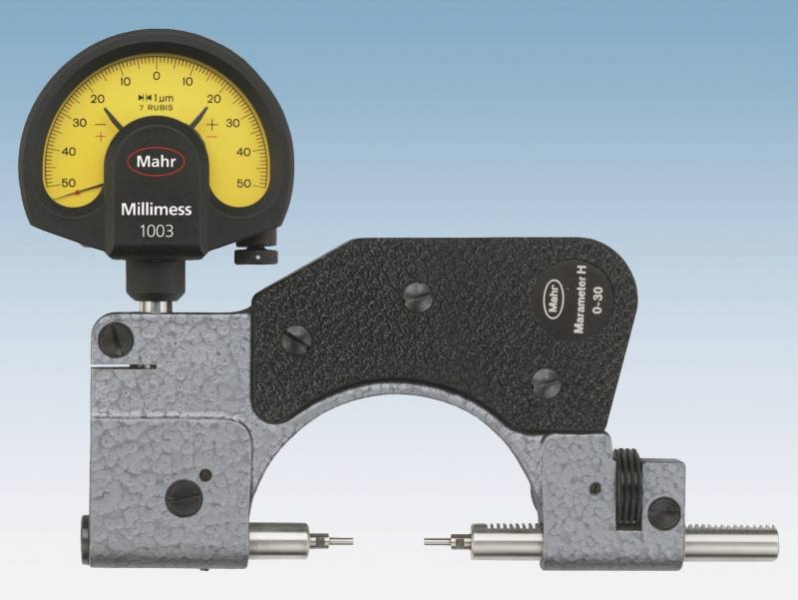

Třmenový kalibr Mahr: MaraMeter 840 FH
Pasametr s vyměnitelným číselníkovým úchylkoměrem a výměnnými doteky
| Použití: |
| • Řešení problematických měřicích úloh pomocí četných výměnných měřicích doteků • Pro měření válcových dílů, jako například hřídele, čepy, šrouby a vřetena. • Pro měření průměrů, tloušťky a délky. • Universání použití a vysoká variabilita díky velkému měřicímu rozsahu. • Rychlé a snadné nastavení požadovaného rozměru v celém rozsahu přístroje. |
| Popis: |
| • Pevný kovaný ocelový třmen s tepelně izolovanými madly • Měřicí dotek ovládaný pomocí páčky na zadní stěně přístroje • Doteky z kalené nerezové oceli, měřici plochy osazené tvrdokovem. • Měřicí doteky s přesnými kuželovými otvory k upnutí výměnných měřicích doteků 40 He • Stavitelný středicí doraz pro nastaveni obrobku do osy měření • Jemně stavitelný pevný dotek s hřebeovým ozubením • Konstantní měřicí síla zajištěná vestavěnou pružinou. • Výsledky měření jsou tak nezávislé na individuálním citu • Nepatrné opotřebení díky bezdotykovému vložení |
| Rozsah dodávky: |
| Plochý ocelový dotek 903, Klíč DIN 902– 3,5, Návod k obsluze, Dřevěné pouzdro, bez ukazovacího přístroje |
Diskuze je prázdná.

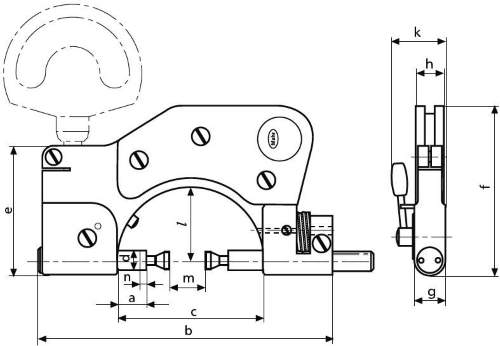

| Rozměry: | |||||||||||
| obj. č. | a mm | b mm | c mm | d mm | e mm | f mm | g mm | h mm | k mm | l mm | n mm |
| 4451000 | 12.5 | 140 | 68 | 9 | 60 | 77 | 13 | 13 | 25 | 34 | 2 |
| 4451005 | 7.5 | 193 | 110 | 10 | 60 | 103 | 13 | 13 | 28 | 59 | 2.5 |
| Technické parametry: | ||
| Obj. č. | 4451000 | 4451005 |
| Rozsah měření | 0-30 mm | 30-80 mm |
| Zdvih měřicího doteku | 2 mm | 2.5 mm |
| Opakovatelnost fw | 1 μm | 1 μm |
| Měřicí síla | 7.5 N | 7.5 N |
| Velikost třmenu | 2 | 3 |
| obj. č. | cena | dostupnost | |||
|---|---|---|---|---|---|
|
Měřicí doteky, zúžené (ø1 mm) 40 He 1 | 4152011 | 4 719 CZK | 1 týden |
|
|
Měřicí doteky, zúžené (ø1 mm) , z tvrdokovu 40 He 1H | 4152033 | 6 322 CZK | 1 týden |
|
|
Měřicí doteky, zúžené (ø2 mm) 40 He 2 | 4152012 | 4 719 CZK | 1 týden |
|
|
Měřicí doteky, zúžené (ø2 mm) 40 He 2 z tvrdokovu | 4152032 | 5 274 CZK | neznámá |
|
|
Měřicí doteky, talířkové (ø2 mm) 40 He 3 | 4152013 | 4 719 CZK | 1 týden |
|
|
Měřicí doteky, talířkové s V-drážkami (ø5 mm) 40 He 4 | 4152014 | 6 126 CZK | 1 týden |
|
|
Měřicí doteky, měřicí břity (R 0.25 × 2 mm ) 40 He 5 | 4152015 | 5 450 CZK | neznámá |
|
|
Měřicí doteky, měřici břity osazené (R 0.25 × 4 mm) 40 He 6 | 4152016 | 6 126 CZK | 1 týden |
|
|
Měřicí doteky, polosférický dotek (ø2 × 0.25 mm) 40 He 7 | 4152017 | 6 080 CZK | 1 týden |
|
|
Měřicí doteky, osazené (ø2 mm) s V drážkou 40 He 8 | 4152018 | 5 450 CZK | neznámá |
|
|
Měřicí doteky, osazené s nasazovací podložkou 40 He 9 | 4152019 | 6 080 CZK | 1 týden |
|
|
Měřicí doteky, se středicími otvory 40 He 10 | 4152020 | 6 080 CZK | 1 týden |
|
|
Měřicí doteky, hrotové 40 He 11 | 4152021 | 6 080 CZK | 1 týden |
|
